• 01 项目概述

近日，徐州众图智控通信科技有限公司承接的安徽某铁矿磨前洗矿系统智能化控制项目正式验收投运，赋能矿山磨前洗选工序智能化、集约化高效生产。

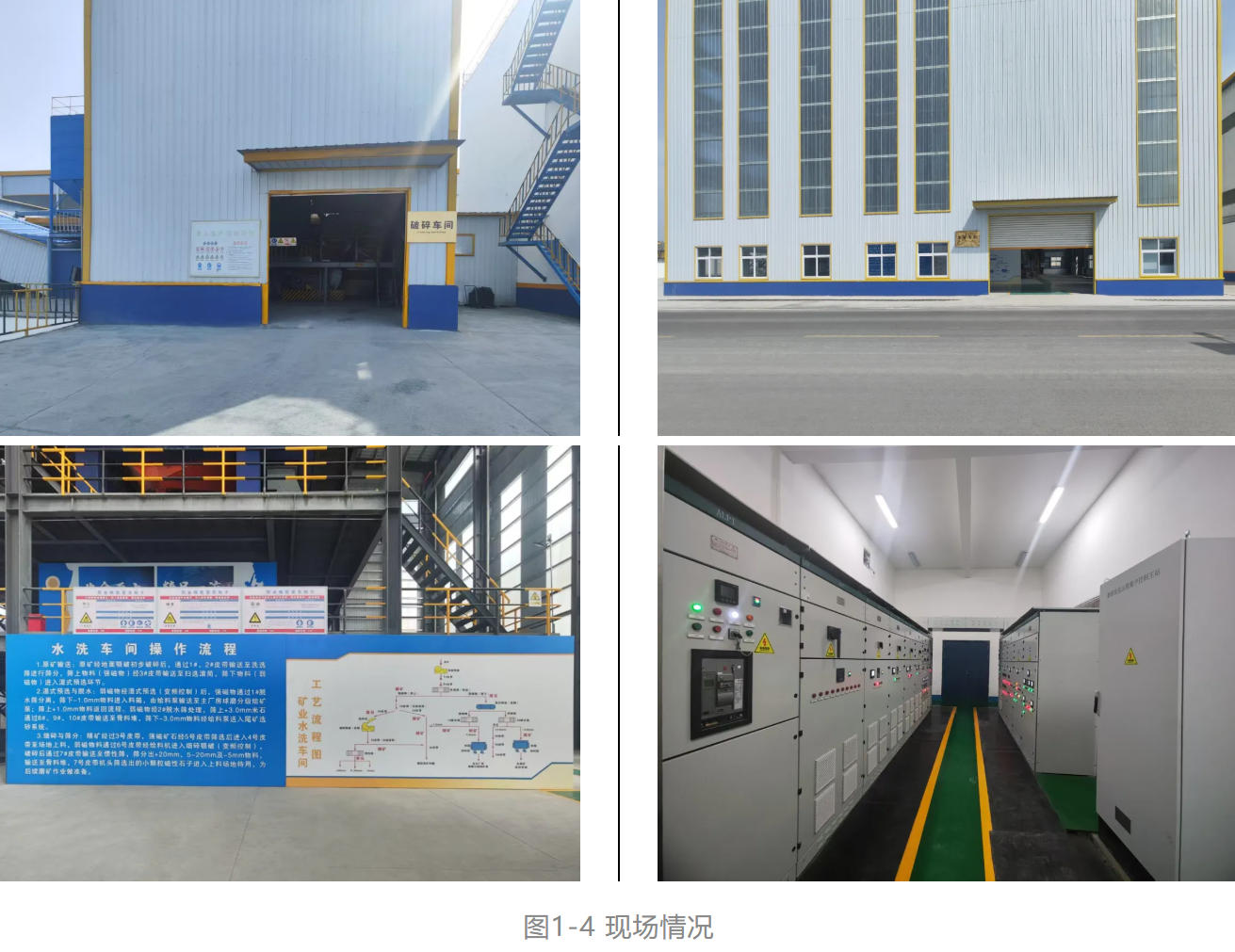

该系统使用一套PLC控制系统，在洗矿车间变电所设置控制主站，在破碎车间、洗矿泵房，洗矿车间、45m浓密机底部泵房分别设置分站，打破洗选各车间点位管控分散、就地值守的传统模式，实现磨前洗选工序管控一体化，精简现场值守人力，提升生产线自动化水平与生产连续性，保障洗选工艺稳定高效运行。

• 02 功能效果

系统基于一套PLC控制系统,将选矿主工艺流程和生产辅助工艺流程所有工艺设备运行、控制信号及与这些系统相关的仪表信号均接入对应PLC控制系统内，通过上位机集中汇总展示设备工况、工艺与检测参数，完成全工段远程集控与工艺联锁逻辑，建成数据互联互通的一体化远程监控平台。

（1）显示功能

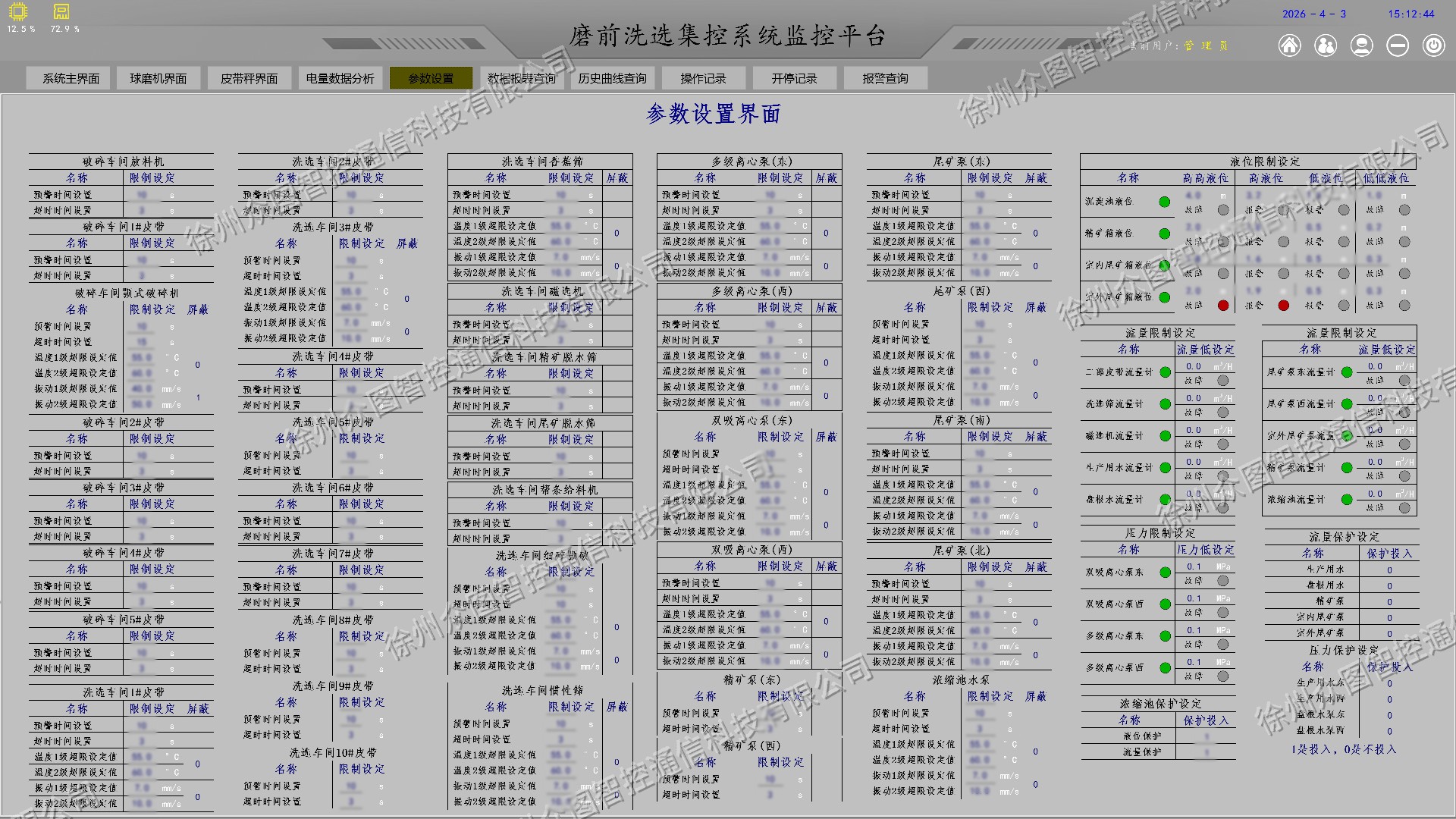

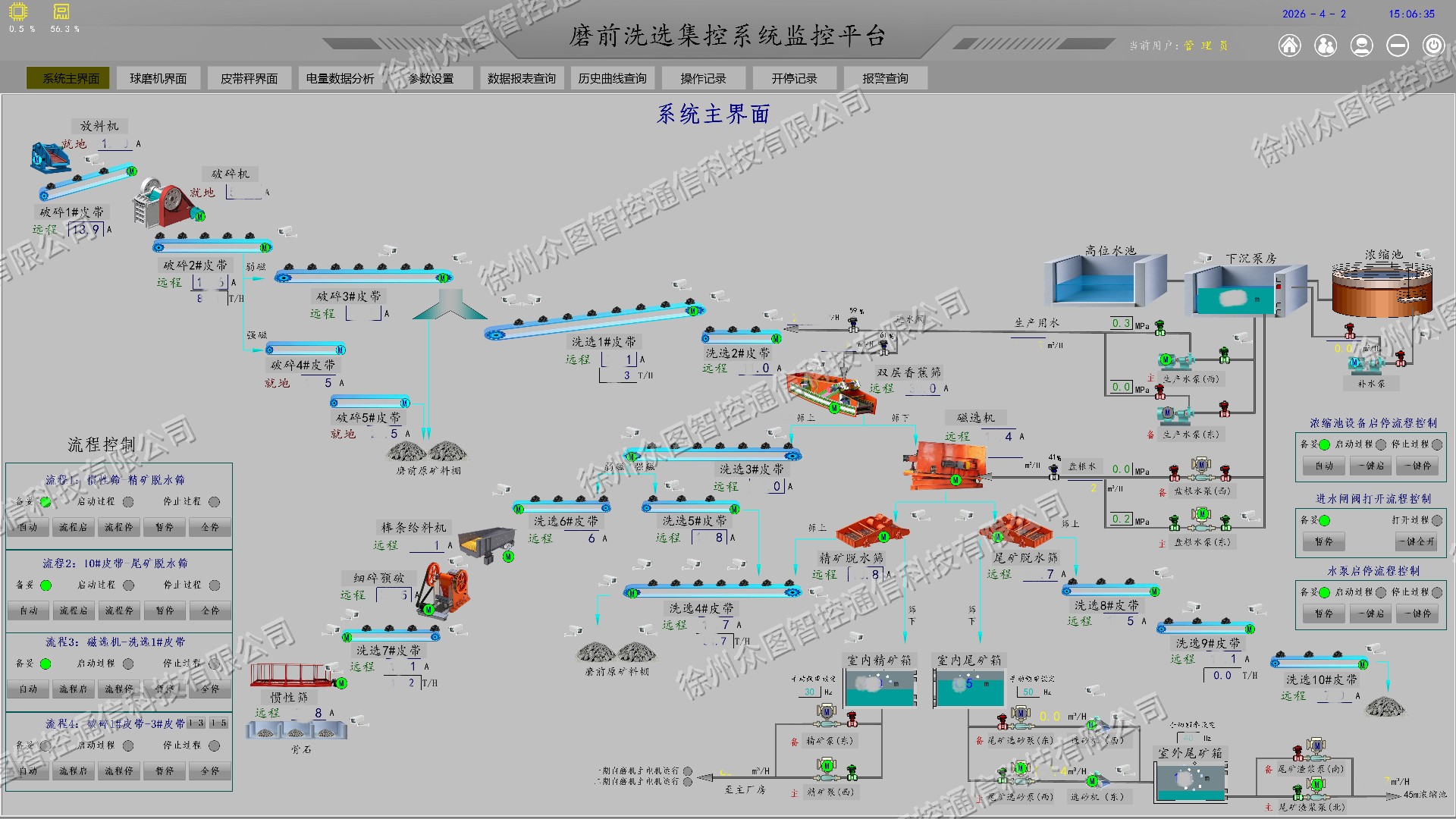

上位机显示画面包括工艺流程图画面、控制画面、参数设置、历史曲线、报警画面、查询画面等，并能动态阅览生产车间主要设备运行状况，对各种报警自动进行记录。

  （2）控制功能

系统主要完成生产车间所有参与集中控制设备的启、停车，监视设备的运行状态。控制方式包括远程联锁控制、远程单机控制方式。

（3）数据采集

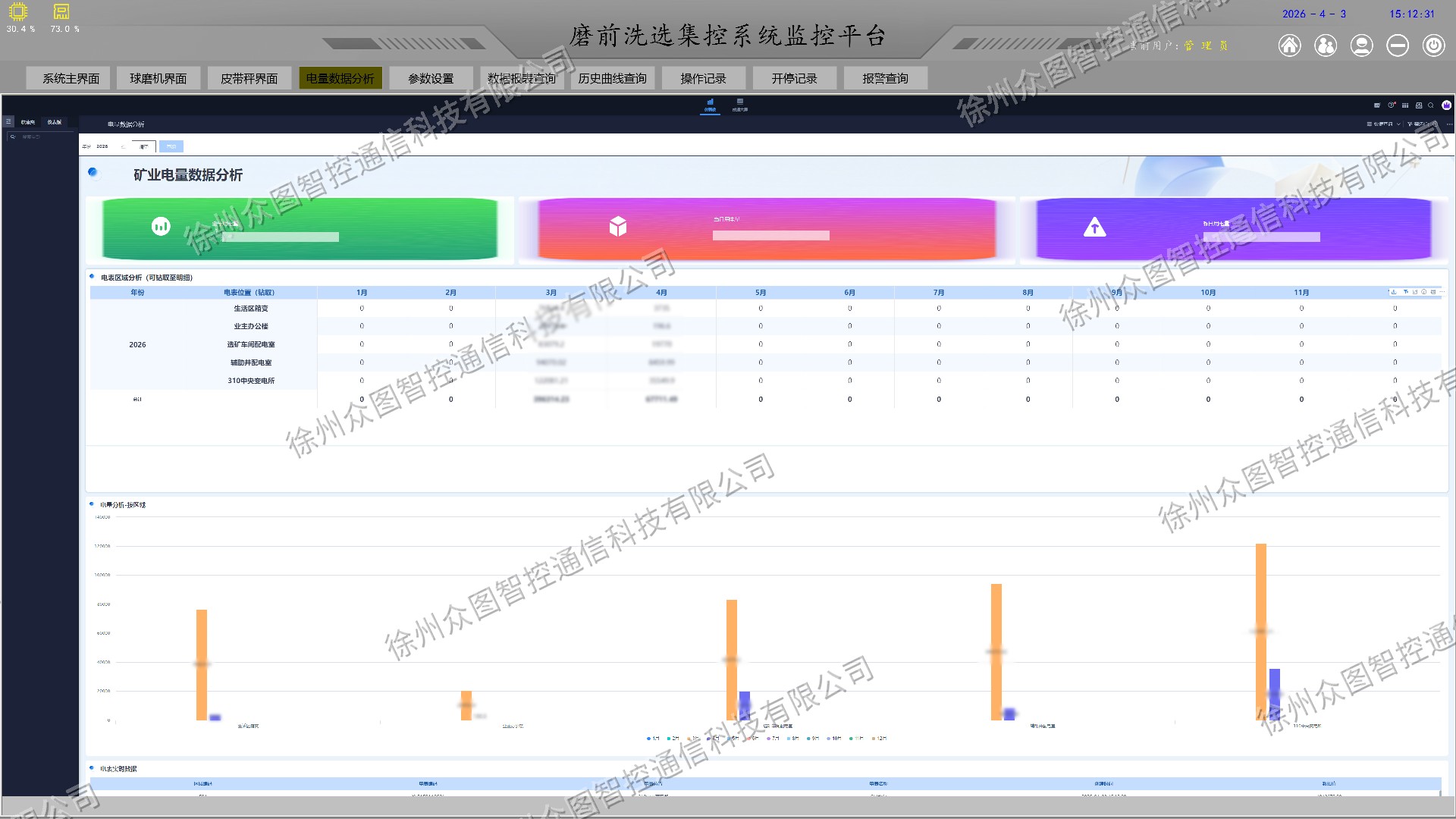

系统对设备开停、故障报警自动进行记录；对重要工艺参数进行统计，自动形成皮带各种保护、电机电压、电流、温度、振动、流量、液位等的变化趋势和历史曲线。

（4）视频联动功能

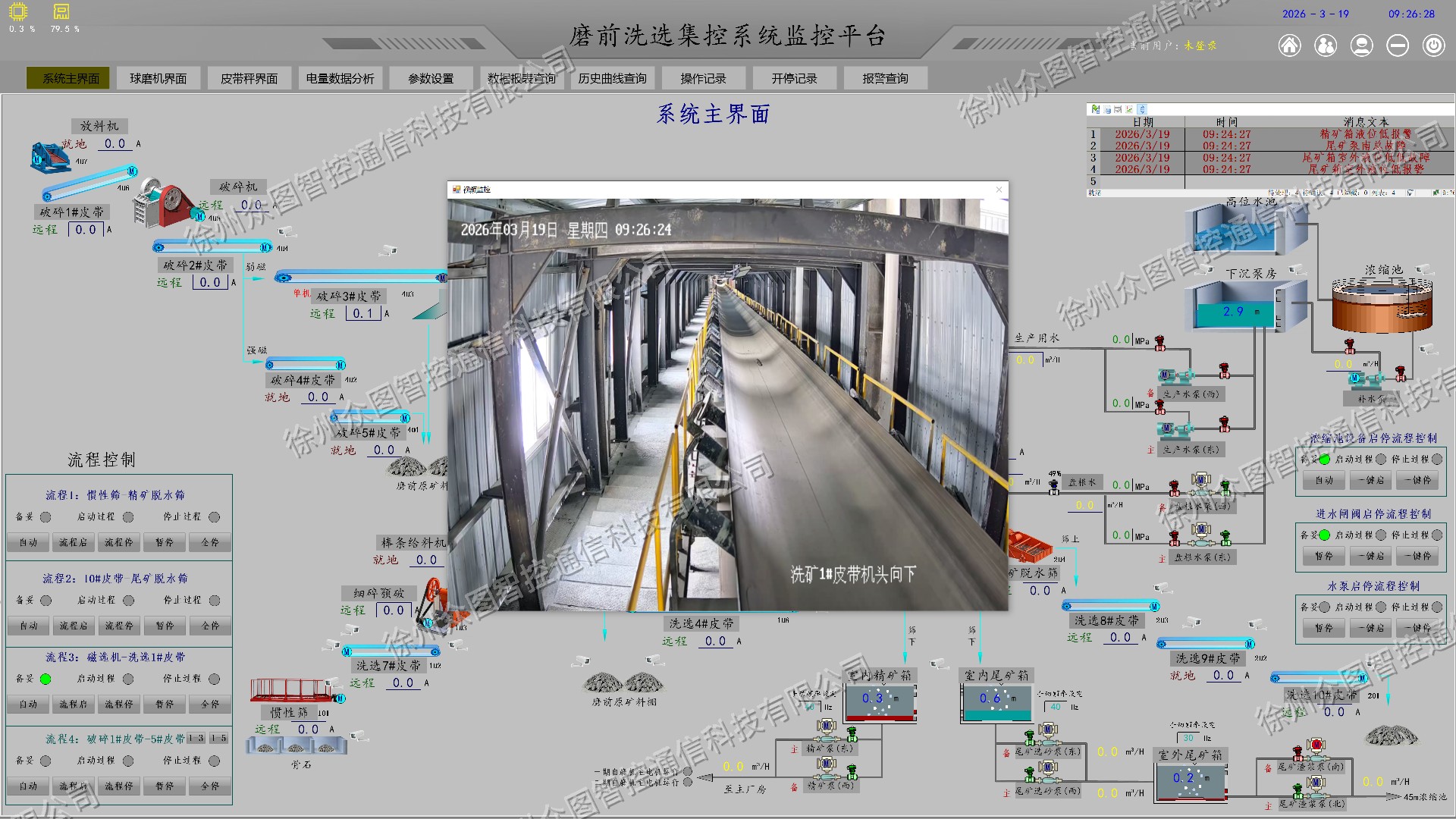

当系统设备出现故障，在系统界面上显示具体故障类型，同时发出语音报警提示，并且相应设备的视频弹窗会自动弹出，直观显示现场视频界面，实现和控制系统联动功能。
